01產品概述
CA-IF1028-Q1是一款集成電壓調整器的本地互聯網絡（LIN） 收發器，LIN是支持汽車車載網絡的低速通用異步收發器（UART）通信協議。CA-IF1028-Q1通過TXD引腳控制LIN總線的狀態，使其具備較好的壓擺率和波形整形，以減少電磁輻射（EME），并通過RXD輸出引腳報告總線的狀態。
CA-IF1028-Q1通過寬輸入電壓范圍來支持12V應用，此外還支持低功耗睡眠模式。該器件支持通過從LIN和EN引腳喚醒的功能。
CA-IF1028-Q1集成了低壓穩壓器（LDO），提供5V或3.3V電壓輸出，供電電流高達100mA（SOIC8）和125 mA（DFN8），以給其他器件供電。
02產品特性
? 符合面向汽車應用的AEC-Q100標準（認證中）
? 符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V) 電氣物理層（EPL）標準
? 符合面向車輛應用的SAE J2602-1 LIN 網絡標準和面向車輛應用的SAE J2602-2 LIN 網絡標準符合性測試
? 支持12V應用
? 寬工作輸入電壓范圍：
- VBAT范圍為5.5V至28V
? LIN傳輸數據速率高達20kbps
? 工作模式：
- 正常模式
- 低功耗待機模式（典型值：25μA）
- 低功耗睡眠模式（典型值：16μA）
? 支持低功耗模式喚醒：
- 通過LIN總線實現遠程喚醒
- 通過EN引腳實現直接喚醒
? 集成30kΩ LIN上拉電阻
? 在LIN總線和RXD輸出實現上電/斷電無干擾運行
? 保護功能：±42V LIN總線容錯、42V負載突降支持、IEC ESD保護、VBAT輸入端上的欠壓保護、TXD顯性狀態超時、熱關斷、系統級未供電節點或接地斷開失效防護
? VCC管腳對外提供5V或3.3V輸出電壓，可提供100mA，125mA供電能力
? 結溫范圍：-40°C 至 150°C

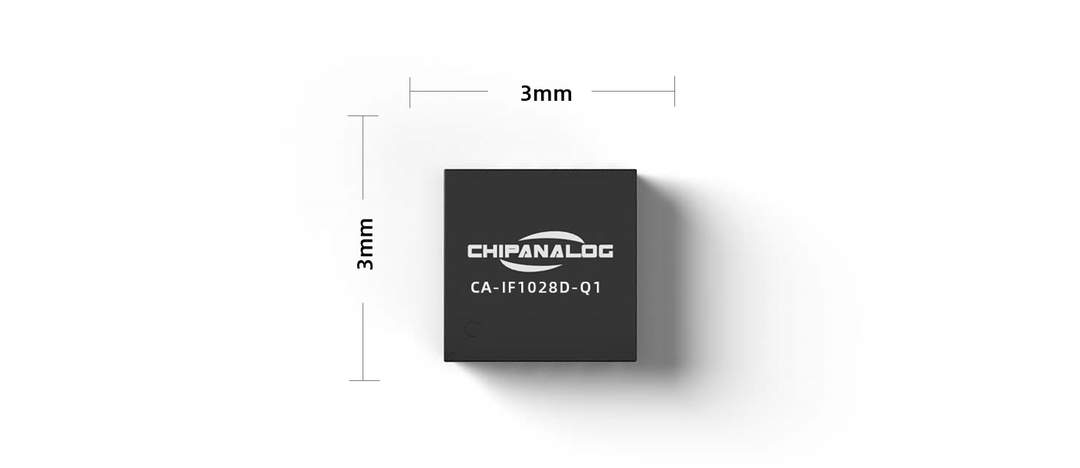

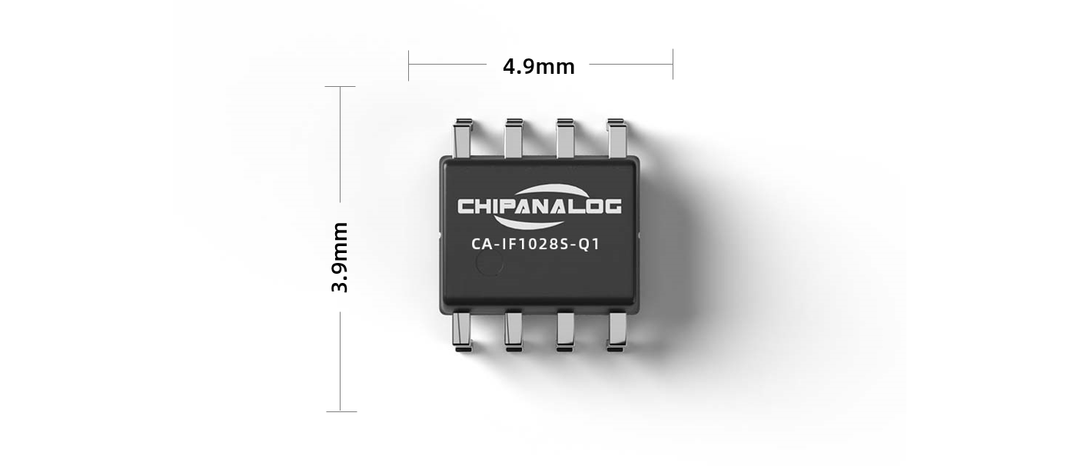

? 可提供 SOIC8 封裝和無引線 DFN8封裝
03典型應用
? 車身電子裝置和照明
? 信息娛樂系統和儀表組
? 混合動力電動汽車和動力總成系統
? 被動安全
? 電器

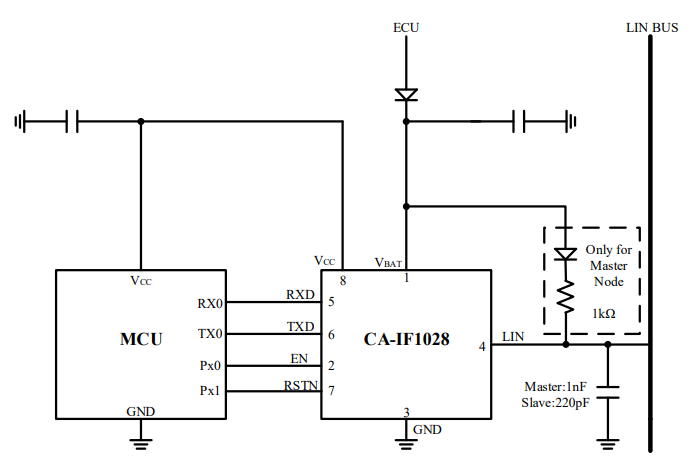

04應用框圖
