川土微電子CA-IF1024F-Q1 具有喚醒功能的四通道LIN收發器新品發布！該產品實現了從晶圓生產到封裝測試全國產化。
01產品概述
CA-IF1024F-Q1是一款本地互聯網絡（LIN）四通道收發器，LIN是支持汽車車載網絡的低速通用異步收發器（UART）通信協議。CA-IF1024F-Q1通過 TXDx 引腳控制 LINx 總線的狀態，使其具備較好的壓擺率和波形整形，從而減少電磁輻射（EME），并通過 RXDx 引腳的開漏輸出報告總線的狀態。
CA-IF1024F-Q1通過寬輸入電壓范圍來支持12V應用，此外還支持低功耗休眠模式，該器件支持通過 LINx 和 SLPx_N 引腳喚醒的功能。
CA-IF1024F-Q1集成了用于從節點應用和ESD保護的電阻器，從而減少系統應用中外部組件的數量。一旦發生接地漂移或者 VBATx 電源電壓斷開，該器件可防止反饋電流經 LINx 流向電源輸入。
CA-IF1024F-Q1具有較高的ESD保護能力。其中LINx和VBATx的IEC 61000-4-2通過±10kV，HBM通過±14kV；TXDx、RXDx和SLPx_N的HBM通過±8kV；所有管腳的CDM通過±2kV。
02產品特性
? 符合面向汽車應用的 AEC-Q100 標準(認證中)
? 符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V) 電氣物理層（EPL）標準
? 符合面向車輛應用的 SAE J2602-1 LIN 網絡標準和面 向車輛應用的 SAE J2602-2 LIN 網絡標準符合性測試
? 支持 12V 應用
? 寬工作電壓范圍：
- VBATx 范圍為 5V 至 18V
? LIN 傳輸數據速率高達 20kbps
? 工作模式：
- 正常模式
- 低功耗待機模式
- 低功耗休眠模式
? 支持低功耗模式喚醒
- 通過 LINx 總線實現遠程喚醒
- 通過 SLPx_N 引腳實現直接喚醒
? 支持 3.3V、5V 輸入電平
? 集成 30kΩ LINx 上拉電阻
? 在 LINx 總線和 RXDx 輸出實現上電/斷電無干擾運行
? 保護功能：±42V LINx 總線容錯、42V 負載突降支持、IEC ESD 保護、VBAT 輸入端上的欠壓保護、 TXDx 顯性狀態超時、熱關斷、系統級未供電節點或接地斷開失效防護
? 切換到正常模式時的初始 TXD 檢測
? 結溫范圍：-40°C 至 150°C
? 可提供無引線 QFN24 封裝（3.5mm x 5.5mm）
03典型應用
? 車身電子裝置和照明
? 信息娛樂系統和儀表組
? 混合動力電動汽車和動力總成系統
? 被動安全
? 電器

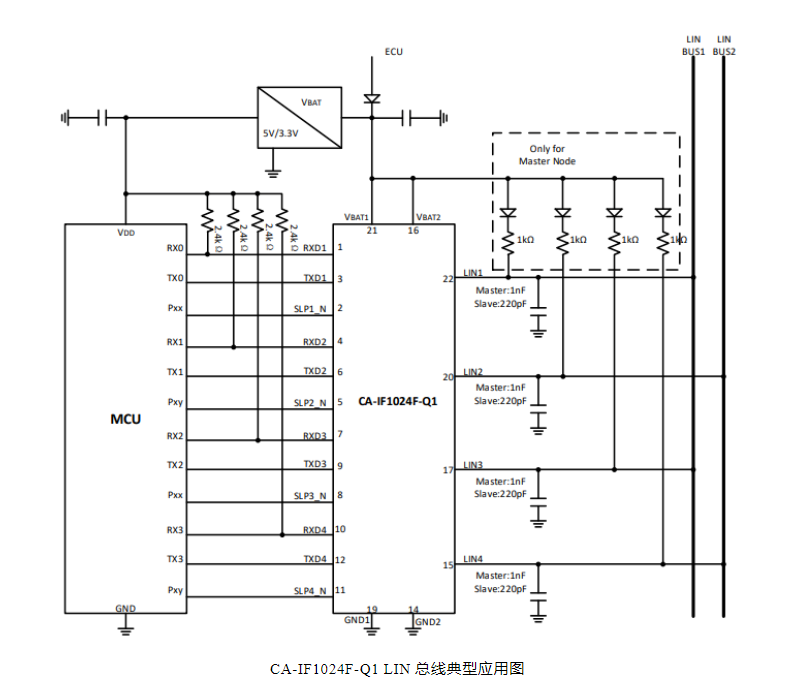

04應用圖
