川土微電子CA-IS3215/6-Q1適用于SiC/IGBT 的具有主動保護功能、高 CMTI、15A 拉/灌電流的單通道增強隔離柵極驅動器新品發布！
01產品概述
CA-IS3215/6 是一系列基于電容隔離的集成多種保護功能的單通道柵極驅動器，可用于驅動SiC、IGBT 和MOSFET 器件。器件具有先進的主動保護功能、出色的動態性能和高可靠性，同時具有高達±15A 峰值的拉/灌電流能力。
CA-IS3215/6 通過 SiO2 電容隔離技術實現控制側與驅動側的電氣隔離，支持1.5kVRMS 的隔離工作電壓、12.8 kVPK 浪涌抗擾度，額定工作電壓下隔離柵壽命超過40 年，同時具有良好的器件一致性以及>150V/ns 的共模瞬態抗擾度 （CMTI）。
CA-IS3215/6 具有以下保護功能：快速過流和短路檢測、有源短路保護、有源米勒鉗位、主動下拉、短路鉗位、軟關斷、故障報告、控制和驅動側電源UVLO，同時針對 SiC 和 IGBT 開關行為進行了優化，并提高了可靠性。CA-IS3215/6 全系列采用 SOIC16 寬體封裝，爬電距離和間隙距離大于 8mm。
02產品特性
? 5.7 kVRMS 耐壓等級的單通道隔離柵極驅動器
? 驅動最高達 2121 VPK 的SiC MOSFET 和 IGBT
? 33 V 最大輸出驅動電壓（VDD–VEE）
? ±15 A 峰值驅動電流能力
? OUTH 和OUTL 分離輸出配置
? 高共模瞬態抗擾度：150 V/ns（最小值）
? 200 ns 響應時間的快速 DESAT 保護功能
? 內置4 A 峰值電流有源米勒鉗位
? 發生故障時 400 mA (IGBT)或1 A (SiC) 軟關斷
? 驅動側和控制側獨立的ASC 輸入控制，用于在系統故障時強制開通功率管（部分型號）
? 過飽和故障時，F(xiàn)LT警告，通過RST/EN 復位
? 快速響應的RST/EN 關斷/使能
? 輸入引腳上40 ns（典型值）瞬態和脈沖抑制功能
? 12 V VDD UVLO 和電源READY 指示功能
? 直通死區保護（部分型號）
? 延時特性：
- 130 ns（最大值）傳播延遲
- 30 ns（最大值）脈寬失真
- 30 ns（最大值）器件間延時匹配
? SOIC16 寬體封裝，爬電距離和間隙距離>8mm
? 額定工作電壓下隔離柵壽命大于40年
? 工作結溫（TJ）范圍 ：–40°C 至 150°C
03典型應用
? 汽車電驅逆變器
? 直流快速充電樁
? 新能源車載充電器
? 汽車高壓DC-DC 變換器

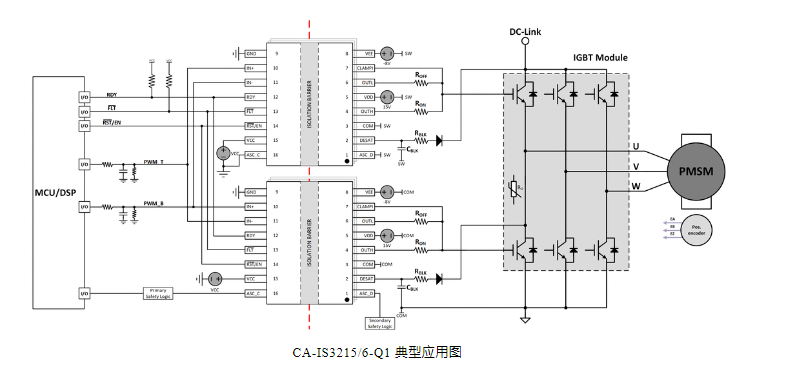

04應用圖
