川土微電子CA-IF1021Lx-Q1具有抑制和喚醒功能的故障保護LIN 收發器新品發布！該產品實現了從晶圓生產到封裝測試全國產化。
01產品概述
CA-IF1021Lx-Q1 是一款本地互聯網絡（LIN） 收發器，LIN 是支持汽車車載網絡的低速通用異步收發器（UART）通信協議。CA-IF1021Lx-Q1 通過TXD 引腳控制LIN 總線的狀態，使其具備較好的壓擺率和波形整形，以減少電磁輻射（EME），并通過其開漏RXD輸出引腳報告總線的狀態。
CA-IF1021Lx-Q1 通過寬輸入電壓范圍來支持12V 應用，此外還支持低功耗睡眠模式。該器件支持通過從LIN、WAKE_N 和SLP_N 引腳喚醒的功能。該器件可通過INH 引腳選擇性啟用節點上存在的各種電源，從而在整個系統級別減少電池電流消耗。
CA-IF1021Lx-Q1 集成了用于從節點應用和ESD 保護的電阻器，從而減少系統應用中外部組件的數量。一旦發生接地漂移或者電源電壓斷開，該器件可防止反饋電流經LIN 流向電源輸入。
02產品特性
? 符合面向汽車應用的AEC-Q100 標準
? 符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和ISO 17987-4:2016(12V)電氣物理層（EPL）標準
? 符合面向車輛應用的SAE J2602-1 LIN 網絡標準和面向車輛應用的SAE J2602-2 LIN 網絡標準符合性測試
? 支持12V 應用
? 寬工作輸入電壓范圍：
- VBAT 范圍為5.5V 至27V
? LIN 傳輸數據速率高達20kbps
? 工作模式：
- 正常模式
- 低功耗待機模式
- 低功耗睡眠模式
? 支持低功耗模式喚醒：
- 通過LIN 總線實現遠程喚醒
- 通過WAKE_N 引腳實現本地喚醒
- 通過SLP_N 引腳實現直接喚醒
? 支持3.3V、5V 輸入電平
? 集成30kΩ LIN 上拉電阻
? 使用INH 引腳控制系統級功耗
? 在LIN 總線和RXD 輸出實現上電/斷電無干擾運行
? 保護功能：±42V LIN 總線容錯、42V 負載突降支持、IEC ESD 保護、VBAT 輸入端上的欠壓保護、TXD顯性狀態超時保護、熱關斷保護，VBAT斷開或GND斷開失效防護
? 結溫范圍：-40°C 至 150°C
? 可提供 SOIC(8) 封裝和無引線 DFN(8) 封裝
03典型應用
? 車身電子裝置和照明
? 信息娛樂系統和儀表組
? 混合動力電動汽車和動力總成系統
? 被動安全
? 電器

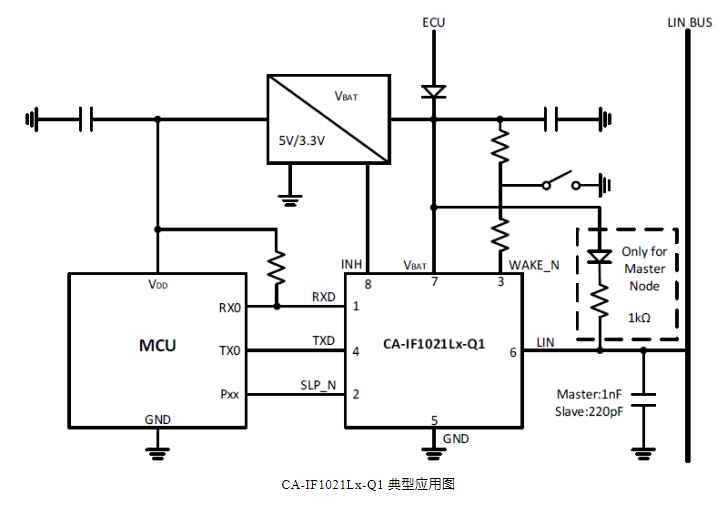

04應用圖
